В основе любого долговечного строительного сооружения лежит железобетон — материал, в котором бетон работает на сжатие, а стальная арматура берёт на себя растягивающие нагрузки. Но чтобы эта работа была эффективной и согласованной, стальные стержни должны быть объединены в единую пространственную систему. Именно такими системами и являются арматурные каркасы — неотъемлемая часть колонн, балок, фундаментов и других ответственных элементов зданий. Качественно изготовленный каркас обеспечивает не только проектную прочность, но и долговечность конструкции на десятилетия.

Арматурные каркасы — это не просто набор прутьев, скреплённых между собой. Это сложная конструкция, которая должна точно соответствовать проекту, быть устойчивой к нагрузкам и удобной для укладки в опалубку. От того, как каркас изготовлен, зависит, как арматура распределит усилия внутри бетона, как она будет сопротивляться сдвиговым, изгибающим и крутящим моментам. Поэтому выбор типа каркаса, его расчёт и производство требуют не меньшего внимания, чем выбор бетона или подбор строительной техники.

Что такое арматурный каркас и его основные элементы

Под арматурным каркасом понимается соединение стальных стержней (арматуры) и вспомогательных элементов (хомутов, сеток, закладных деталей) в единую жесткую конструкцию, размещаемую внутри бетонного элемента. Стержни располагаются в точном соответствии с эпюрами нагрузок: продольная арматура работает на изгиб, поперечная (в виде хомутов) воспринимает сдвиговые усилия. Такая совместная работа позволяет бетону эффективно сопротивляться сжимающим силам, а арматуре — предотвращать разрушение при растяжении.

По своему конструктивному исполнению каркасы делятся на два основных типа: плоские и пространственные. Плоские каркасы чаще всего применяются в плитах перекрытий, стеновых панелях и плоских фундаментных подушках . Пространственные же используются в колоннах, балках, сваях и других элементах, где необходимо распределение усилий сразу в двух или трёх направлениях . В большинстве случаев пространственные каркасы собираются из нескольких плоских каркасов, соединённых между собой распределительной арматурой или хомутами, формируя готовый к установке блок.

Типы каркасов по способу изготовления

Современное строительство предлагает два основных способа производства арматурных каркасов: сварка и вязка. Каждый из этих методов имеет свои технологические особенности, требования к квалификации рабочих и области применения, что напрямую влияет на качество, стоимость и скорость строительства.

Сварные каркасы изготавливаются на специализированных станках или вручную с помощью точечной или дуговой сварки. Такие изделия обладают высокой жёсткостью и проектной точностью, что особенно важно для промышленного строительства и возведения мостов. Сварка обеспечивает надёжное соединение узлов, исключает смещение стержней при заливке бетона и позволяет автоматизировать процесс, что значительно ускоряет производство при больших объёмах. Однако сварка ослабляет сталь в местах соединений из-за термического воздействия, поэтому она должна выполняться строго по проектной документации с указанием всех мест и способов соединений .

Вязаные каркасы собираются с помощью вязальной проволоки и специального крючка или пистолета. Такой метод более распространён в частном и малоэтажном строительстве, а также при возведении сложных криволинейных конструкций, где применение сварки затруднительно. Вязка не нарушает структуру стали в узлах, обеспечивает пластичность соединения и не требует дорогостоящего оборудования. К недостаткам можно отнести трудоёмкость и меньшую жёсткость по сравнению со сварными аналогами. При этом вязаные каркасы чаще используются для колонн и балок, где необходима высокая пластичность, а сварные — для плоских конструкций, таких как фундаментные плиты и стены .

Сфера применения каркасов в строительстве

Арматурные каркасы находят применение в самых разных конструкциях, и выбор конкретного типа зависит от того, какие нагрузки будет испытывать элемент и как он взаимодействует с другими частями здания. В монолитном домостроении каркасы используются для армирования колонн, балок, ригелей, перекрытий и фундаментов . В частном домостроении каркасы применяются для ленточных и плитных фундаментов, подпорных стен и лестниц.

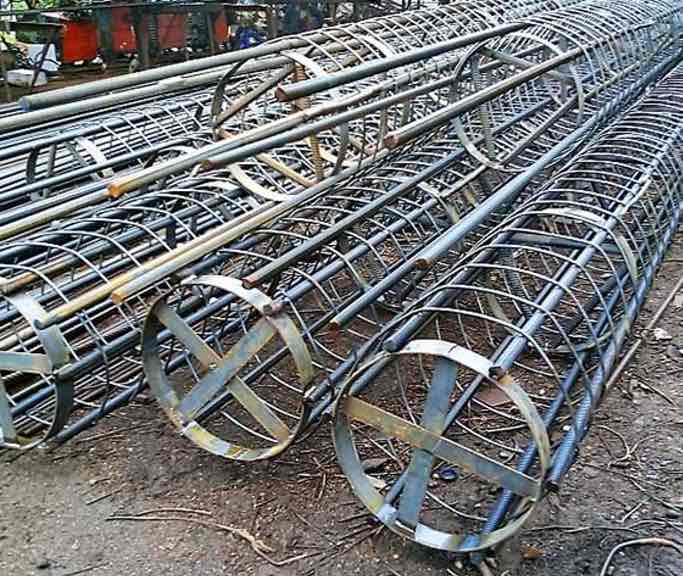

Для ответственных строительных объектов, таких как мосты, тоннели или эстакады, применяются каркасы, прошедшие жесткий контроль на всех этапах изготовления. Они изготавливаются по индивидуальным проектам с использованием арматуры повышенной прочности и специальных соединений. Также пространственные каркасы сварного типа активно используются при устройстве буронабивных свай, где они выполняют роль несущего элемента, равномерно распределяющего нагрузку от здания на глубокие слои грунта .

Особенности производства каркасов

Процесс изготовления арматурного каркаса начинается с подготовки арматурных стержней: их правки, резки и гибки. Для этого используются специализированные станки, позволяющие добиться высокой точности размеров. Отклонение по длине стержня обычно не должно превышать 10 мм, что гарантирует совместимость всех элементов каркаса при монтаже .

Затем стержни собираются в конструкцию. Для сварных каркасов применяются контактная точечная сварка или ручная дуговая сварка. В первом случае соединение происходит за счёт нагрева и сжатия стержней, во втором — с помощью электродов и сварочного аппарата. Качественная сварка должна обеспечивать прочность соединения не менее чем 0,5 от расчётного сопротивления основного металла, чтобы исключить разрушение по шву при нагрузках . Контроль качества сварки включает визуальный осмотр и, при необходимости, неразрушающие методы контроля.

## Требования к арматуре и материалам

Для изготовления каркасов применяется арматура классов А400, А500, А500С, а также высокопрочная арматура АТ800 и АТ1000. Выбор класса определяется проектом и зависит от расчётных нагрузок на конструкцию. Для хомутов и поперечной арматуры обычно используется арматура класса А240 или А400. Все стержни должны иметь сертификаты соответствия и проходить входной контроль перед запуском в производство.

Особое внимание уделяется защитному слою бетона — расстоянию от поверхности арматуры до внешней грани бетона. Он должен быть не менее диаметра стержня, но не меньше 20 мм для внутренних конструкций и 30 мм для наружных и фундаментов. Это расстояние обеспечивает защиту арматуры от коррозии и сцепление с бетоном. Для его фиксации используются пластиковые фиксаторы или бетонные подкладки, которые крепятся непосредственно к каркасу.

Контроль качества и соответствие ГОСТ

Производство арматурных каркасов строго регламентируется ГОСТ 14098-2014, который устанавливает требования к сварным соединениям арматуры и закладных изделий железобетонных конструкций. Документ регламентирует не только конструкцию соединений, но и методы контроля, а также правила приёмки готовой продукции . Вся произведённая продукция должна проходить обязательную проверку на соответствие проектной документации и действующим нормативам.

Визуальный контроль включает проверку геометрии каркаса, качества сварных швов и наличия защитного слоя. Инструментальный контроль проводится с использованием измерительных приборов для проверки размеров и расстояний между стержнями. В случае ответственных конструкций может быть назначен ультразвуковой или радиографический контроль сварных соединений. На каждую партию каркасов оформляется паспорт с указанием класса арматуры, типа соединений и результатов контроля .

Преимущества заводского изготовления каркасов

Готовые арматурные каркасы заводского производства приобретают всё большую популярность по сравнению с изготовлением на стройплощадке. Это связано с целым рядом объективных преимуществ, которые сказываются на общих сроках строительства и его бюджете.

Основное преимущество — скорость монтажа. Готовые каркасы поступают на объект уже собранными, что сокращает время работ в несколько раз. Не нужно тратить время на раскрой, вязку и сварку непосредственно на стройплощадке. Кроме того, заводское производство обеспечивает высокую точность геометрии и соответствие проекту, поскольку все операции выполняются на станках с программным управлением, а не вручную.

Снижение отходов — ещё одно важное преимущество. В условиях завода арматура раскраивается с минимальными остатками, а из обрезков изготавливаются вспомогательные элементы. При вязке на объекте обычно образуется до 10–15% отходов, что увеличивает стоимость материала. Также заводские каркасы проходят обязательный контроль качества, что практически исключает ошибки и недочёты при монтаже.

Экономическая эффективность использования готовых каркасов

Несмотря на то, что цена готового заводского каркаса может быть выше стоимости сырья на входе, итоговые затраты на строительство часто оказываются ниже. Это достигается за счёт уменьшения трудозатрат, сокращения сроков работ и отсутствия необходимости в найме высококвалифицированной арматурной бригады. Строительная организация получает готовый комплект, который можно сразу установить в опалубку и залить бетоном.

Кроме того, заводские каркасы минимизируют влияние человеческого фактора. На стройплощадке сложно контролировать каждого вязальщика или сварщика, а любое отклонение от проекта может привести к снижению несущей способности. В заводских условиях контроль многократно жёстче, что гарантирует высокое качество и безопасность конечного объекта. Именно поэтому многие подрядчики переходят на использование заводских арматурных каркасов при строительстве жилых и коммерческих зданий.
